SJD550系列電動機保護控制器
一、概述
SJD550系列電動機保護控制器，是按IEC 標準開發的智能化、網絡化、數字化低壓電動機保護控制器；其改變了傳統的電動機保護與控制模式，取代了熱繼電器，電流互感器，中間繼電器，變送器等常規電器元件，在全面實現保護、測量、控制一體化的同時，將先進的網絡通訊技術和分布式智能技術溶入MCC 控制中心中；從而為工業生產過程控制提供了科學有效的現場級保護、測控單元。
Ø 具有過負載、電流不平衡、接地/漏電、欠電流、堵轉、欠壓、過壓、欠功率、起動加速超時等多種數字式保護功能，滿足直接起動，雙向起動、星/三角起動等起動方式；
Ø 豐富的記錄功能，可記錄多次故障發生時參數瞬時值，指導故障分析；
Ø 保護功能配置靈活，方便用戶兼顧安全生產和連續生產的平衡；
Ø 保護控制模塊與顯示操作單元采用分體安裝結構，安裝/維護極為靈活；
Ø 實現電動機回路的三相電流、接地電流等多種電參數的測量；
Ø 可與RTU、PLC 及多種微機工控組態軟件（iFIX、WinCC、Intouch、組態王、MCGS）實現網絡通訊，構成分布式綜合電力監控系統。
二、功能概述
|
配置 功能 |
功能配置 |
||
|
標準配置 |
增選功能 |
||
|
保護功能 |
過載保護 |
■ |
|
|
過電流保護 |
■ |
|
|
|
欠載 保護 |
■ |
|
|
|
堵轉過流 保護 |
■ |
|
|
|
缺相/不平衡 保護 |
■ |
|
|
|
起動加速超時 保護 |
■ |
|
|
|
接地 保護 |
■ |
|
|
|
外部故障 保護 |
■ |
|
|
|
欠電壓 保護 |
■ |
|
|
|
過電壓 保護 |
■ |
|
|
|
欠功率 保護 |
■ |
|
|
|
相序 保護 |
■ |
|
|
|
t E 時間保護 |
■ |
|
|
|
漏電 保護 |
|
■ |
|
|
控制模式 |
直接起動 |
■任選一種 |
|
|
雙向起動 |
|||
|
雙速起動 |
|||
|
星/三角起動 |
|||
|
自耦變壓器降壓起動 |
|||
|
電阻降壓起動 |
|||
|
通訊功能 |
MODBUS-RTU 協議 |
|
■ |
|
PROFIBUS-DP 協議 |
|
■ |
|
|
雙 MODBUS-RTU 協議 |
|
■ |
|
|
開關量輸入 |
8DI ，功能可編程（內置電源） |
■ |
|
|
開關量輸出 |
5DO ，功能可編程 |
■ |
|
|
模擬量輸出 |
一路4～20mA信號輸出 |
|
■ |
|
測量功能 |
三相電流 |
■ |
|
|
接地電流 |
■ |
|
|
|
電流不平衡率 |
■ |
|
|
|
熱容量 |
■ |
|
|
|
三相電壓（ AC380V ） |
■ |
|
|
|
頻率 |
■ |
|
|
|
漏電電流 |
■ |
|
|
|
有功功率 |
■ |
|
|
|
功率因數 |
■ |
|
|
|
電能 |
■ |
|
|
|
定值設定 |
各種保護定值查詢、整定 |
■ |
|
|
故障信息 |
實時查詢故障 / 報警信息 |
■ |
|
|
起動參數設定 |
控制權限、起動等參數查詢、整定 |
■ |
|
|
系統參數設定 |
地址、波特率、電機額定值等參數查詢、整定 |
■ |
|
注：在不選配顯示模塊的情況下，DI/DO 狀態、測量功能、定值設定、故障信息、管理信息、起動參數、系統參數的查詢或設定可以通過RS-485 串行通訊接口由計算機來進行。
三、性能概述
額定工作電源：85～265V AC / 100～280V DC
額定電壓：AC380V/660V， 50HZ
額定電流： 2A，6.3A，25A，63A,100A自帶電流互感器
250A，630A，800A采用外置電流互感器
輸出節點額定容量：阻性AC250V/6A； DC30V/6A
感性AC250V/2A； DC30V/2A
開關量輸入：內部24V電源，光藕隔離
四、工作環境
周圍環境溫度不高于60℃，不低于－25℃；，
污染等級2級；
安裝類別Ⅲ。
五、技術參數
1、測量
|
項目 |
范圍 |
精度 |
|
電流 |
10% I n ～120% I n |
±0.5% |
|
120% I n ～800% I n |
±1% |
|
|
接地電流 |
10% I r1 ～800% I r1 |
±1% |
|
漏電電流 |
10% I r1 ～1200% I r1 |
±1% |
|
電壓 |
20%Ue～120%Ue |
±0.5% |
|
頻率 |
40Hz～65Hz |
±0.05Hz |
|
功率因數 |
-1～1 |
±1% |
|
功率 |
0～1000KW |
± 5 % |
|
電能 |
0～65535kWh |
±5% |
2、保護
|
功能 |
項目 |
內容 |
|
控制器額定電流 |
In |
2A，6.3A，25A，63A,100A自帶互感器 |
|
250A，630A，800A采用外置互感器 |
||
|
漏電互感器額定值 |
I Δn |
30mA～1200 mA |
|
電機額定電流 |
I r1 |
2A(0.5A~2A) ； 6.3A(2A~6.3A) ； 25A(6.3A~25A) ； 63A(25A~63A) ； 100A(63A~100A)； 250A(100A~250A) ； 630A(250A~630A)； 800A(630A~800A) |
|
電機額定電壓 |
Un |
380V/660V AC |
|
控制器工作電源 |
|
85 ～ 2 65 V AC/DC |
|
過載保護 |
不動作特性 |
<105 % I r1， 2 h內不動作 |
|
動作特性 |
>120% I r1， 1h內延時動作 |
|
|
曲線速率K |
10 16 24 40 60 80 100 130 180 280 400 600 800 1000 1200 1300 |
|
|
冷熱曲線比 |
20%～100% |
|
|
冷卻時間 |
5～1080min |
|
|
起動允許熱容 |
方式一、二 |
|
|
故障復位方式 |
手動/自動 |
|
|
執行方式 |
跳閘/報警 |
|
|
過電流保護 |
動作值整定范圍 |
（ 100 ％ ～1000 ％） I r1 +OFF |
|
延時時間整定范圍 |
0.5～50S |
|
|
執行方式 |
跳閘/報警 |
|
|
堵轉過流保護 |
動作值整定范圍 |
100 % I r1 ～允許分斷電流+OFF |
|
延時時間整定范圍 |
0.5～50S |
|
|
執行方式 |
跳閘/報警 |
|
|
欠流保護 |
動作值整定范圍 |
（ 20 ％ ～100 ％） I r1 +OFF |
|
延時時間整定范圍 |
0.5～50S |
|
|
執行方式 |
跳閘/報警 |
|
|
缺相保護 或不平衡保護 |
動作值整定范圍 |
5 ％ ～60 ％ +OFF |
|
延時時間整定范圍 |
0.1～50S |
|
|
執行方式 |
跳閘/報警 |
|
|
起動加速超時 |
執行方式 |
跳閘/報警 |
|
接地保護 |
動作值整定范圍 |
30 % I r1 ～100% I r1 +OFF ； |
|
起動延時時間 |
1～60S |
|
|
運行延時時間 |
1～60S |
|
|
剪切系數 |
1.5～6+OFF |
|
|
執行方式 |
跳閘/報警 |
|
|
*漏電保護 |
動作值整定范圍 |
10 % I Δ m ～100 % I Δ m +OFF |
|
起動延時時間 |
1～60S |
|
|
運行延時時間 |
1～60S |
|
|
剪切系數 |
1.5～6+OFF |
|
|
執行方式 |
跳閘/報警 |
|
|
*欠電壓保護 |
動作值整定范圍 |
（ 45 ％ ～95 ％） Un +OFF |
|
延時時間整定范圍 |
0.1S～50S |
|
|
執行方式 |
跳閘/報警 |
|
|
*過電壓保護 |
動作值整定范圍 |
（ 105 ％ ～150 ％） Un +OFF |
|
延時時間整定范圍 |
0.1S～50S |
|
|
執行方式 |
跳閘/報警 |
|
|
*外部故障 |
執行方式 |
跳閘/報警 |
|
延時時間整定范圍 |
0.1S～60S |
|
|
故障允許分斷電流 |
整定范圍 |
6～10 ％ I r1 +OFF |
|
*欠功率保護 |
執行方式 |
跳閘/報警 |
|
動作值整定范圍 |
20%～95% Pn +OFF |
|
|
延時時間整定范圍 |
1～60S |
|
|
*相序保護 |
保護設置 |
使能/禁止 |
|
*t E 時間保護 |
t E 時間設定t Ep |
1.0S～15.0S+OFF |
|
執行方式 |
跳閘/報警 |
注：*為增選功能，訂貨時需注明；
0FF表示功能關閉。
font-kerning:1.0000pt;" >RS-485 串行通訊接口由計算機來進行。
六、產品構成及端子說明
1、產品構成
SJD550系列電動機保護控制器由本體和顯示模塊、漏電互感器、外部電流互感器、T9串口通訊電纜等可選附件組成。
本體：
附件：
1、顯示模塊： 中文液晶人機界面，可用于實現測量參數顯示、定值查詢設定、故障報警信息查詢、管理信息查詢、控制命令輸入，水泥制品。
T9串口通訊電纜：用于SJD550本體和顯示模塊之間的通訊連接。
2、SJD550面板
顯示――該端口用于連接，實現電機操作控制和顯示功能，實現參數設定功能
停車/運行――在停車時恒亮，表示工作電源正常，在運行過程中為閃亮
通訊――在無通訊時不亮，通過上位機進行通訊時恒亮
報警/故障――在跳閘報警時閃爍，發生故障動作后恒亮
復位――故障停車后按此按鈕清除故障指示，退出故障狀態
3、端子

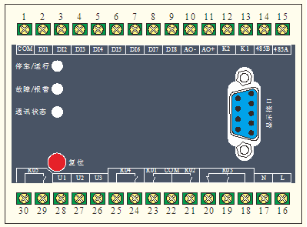

單通訊端子定義：
|
端子號 |
功能說明 |
端子號 |
功能說明 |
|
1 |
DI公共端 |
16 |
控制電源輸入L |
|
2 |
DI1 |
17 |
控制電源輸入N |
|
3 |
DI2 |
18 |
繼電器RO3公共端 |
|
4 |
DI3 |
19 |
繼電器RO3常開 |
|
5 |
DI4 |
20 |
繼電器RO3常閉 |
|
6 |
DI5 |
21 |
繼電器RO2 |
|
7 |
DI6 |
22 |
RO1,2繼電器公共端 |
|
8 |
DI7 |
23 |
繼電器RO1 |
|
9 |
DI8 |
24 |
繼電器RO4-1 |
|
10 |
4 ～ 20mA輸出- |
25 |
繼電器RO4-2 |
|
11 |
4 ～ 20mA輸出+ |
26 |
C相電壓輸入 |
|
12 |
K2 |
27 |
B相電壓輸入 |
|
13 |
K1 |
28 |
A相電壓輸入 |
|
14 |
RS485（B） |
29 |
繼電器RO5-1 |
|
15 |
RS485（A） |
30 |
繼電器RO5-2 |

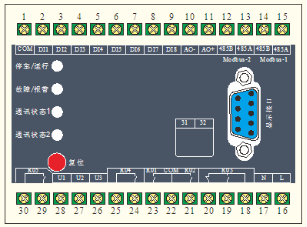

雙通訊帶漏電端子定義：
|
端子號 |
功能說明 |
端子號 |
功能說明 |
|
1 |
DI公共端 |
16 |
控制電源輸入L |
|
2 |
DI1 |
17 |
控制電源輸入N |
|
3 |
DI2 |
18 |
繼電器RO3公共端 |
|
4 |
DI3 |
19 |
繼電器RO3常開 |
|
5 |
DI4 |
20 |
繼電器RO3常閉 |
|
6 |
DI5 |
21 |
繼電器RO2 |
|
7 |
DI6 |
22 |
RO1,2繼電器公共端 |
|
8 |
DI7 |
23 |
繼電器RO1 |
|
9 |
DI8 |
24 |
繼電器RO4-1 |
|
10 |
4 ～ 20mA輸出- |
25 |
繼電器RO4-2 |
|
11 |
4 ～ 20mA輸出+ |
26 |
C相電壓輸入 |
|
12 |
RS485-2（B） |
27 |
B相電壓輸入 |
|
13 |
RS485-2（A） |
28 |
A相電壓輸入 |
|
14 |
RS485-1（B） |
29 |
繼電器RO5-1 |
|
15 |
RS485-1（A） |
30 |
繼電器RO5-2 |
|
|
|
31 |
漏電輸入K1 |
|
|
|
32 |
漏電輸入K2 |
七、外形及安裝尺寸

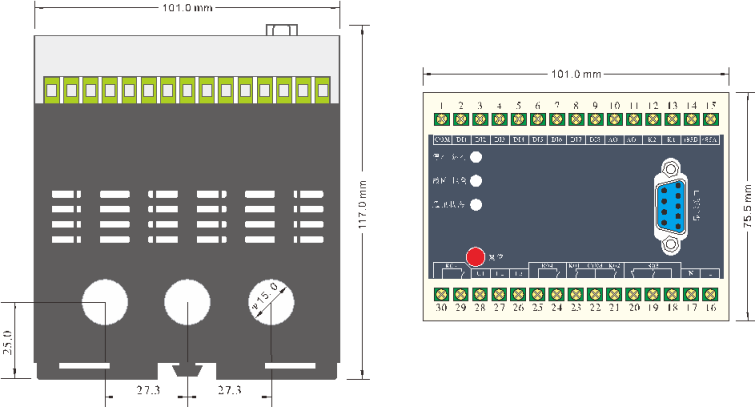

控制器的外形尺寸
本體有兩種安裝方式：
標準35mm導軌安裝或兩只M4螺釘固定

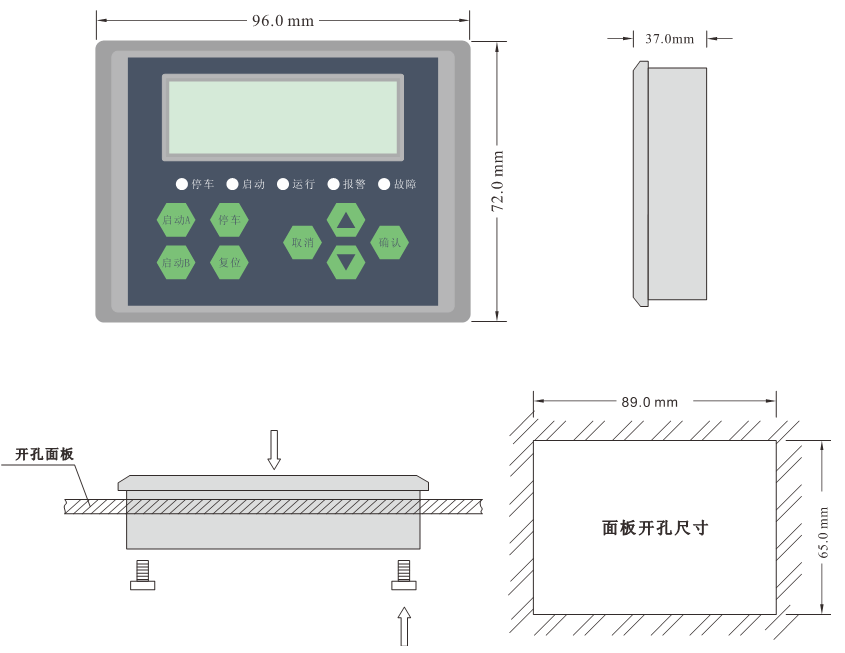

顯示模塊的外形尺寸
八、產品型號

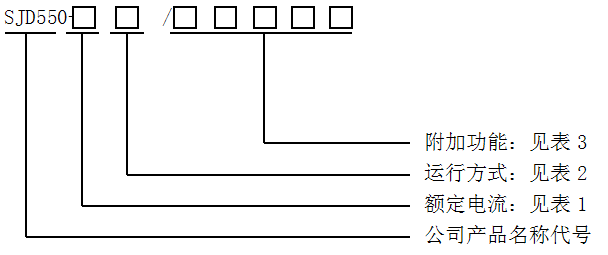

產品型號定義：
注：附加功能選配碼最多可以有五位，每一位代表一個附加功能，無則代表沒有選配附加功能。
表 1 額定電流
|
額定電流 |
編碼 |
|
2A(0.5A~2A) |
1 |
|
5A(2A~5A) |
2 |
|
6.3A(2A~6.3A) |
3 |
|
25A(6.3A~25A) |
4 |
|
100A(25A~100A) |
5 |
|
250A(100A~250A)* |
6 |
|
630A(250A~630A)* |
7 |
|
800A(500A~800A)* |
8 |
注：上表中帶 *號的250A、500A、800A等級為外置電流互感器。
表 2 運行方式
|
運行方式 |
編碼 |
|
直接起動 |
A |
|
可逆起動 |
B |
|
雙速起動 |
C |
|
電阻降壓起動 |
D |
|
Y/△起動（兩繼電器方式） |
E |
|
Y/△起動（三繼電器方式） |
F |
|
自耦變壓器起動（兩繼電器方式） |
G |
|
自耦變壓器起動（三繼電器方式） |
H |
|
保護方式 |
I |
|
測控方式 |
J |
表 3 附加功能
|
附加功能 |
編碼 |
|
漏電保護 |
L |
|
電壓功能 |
U |
|
溫度保護 |
T |
|
4～20mA模擬量輸出 |
M |
|
MODBUS通訊 |
H |
如有一臺電機額定功率為 11kW，額定電流為22A，起動方式為直接起動,則對應選用型號為 SJD 550-4A，如果還需加配電壓功能、4～20mA模擬量輸出，則相應最終選型型號為：SJD550-4A/UM。
